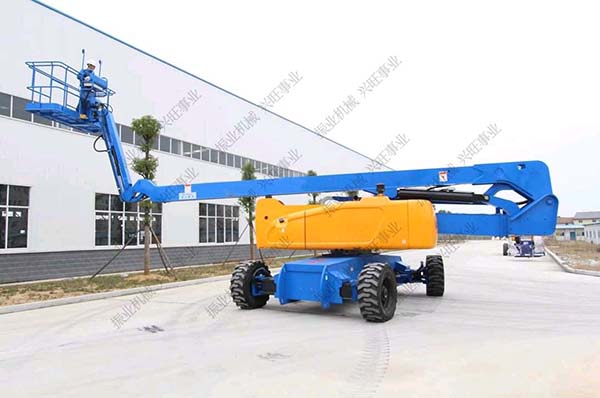

ZYZZ30Z曲臂式高空作业平台

产品简介

在线报价

QQ: 升降机

微信:159-6666-0667

订购电话:
400-666-3990

微信扫一扫


产品详情




序号

 项 目

 性能参数

1

最大工作高度 mm

32000

2

最大平台高度 mm

30000

3

最大水平作业半径 mm

20200

4

承载能力(受限幅度)kg

480

5

 承载能力(非受限幅度)kg

230

6

最大跨越高度 mm

12200

7

收起时长度(小臂收藏)mm

10060

8

 收起时长度(小臂展开)mm

12520

9

宽度(支腿全缩时)mm

2490

10

 宽度(支腿全伸时)mm

 3350

11

收起时高度 mm

3165

12

轴距 mm

3660

13

离地间隙 mm

430

14

平台尺寸 mm

2440*910

15

内轮转弯半径(支腿全缩时)

4140 mm

16

内轮转弯半径(支腿全伸时)

2740 mm

17

外轮转弯半径(支腿全缩时)

6560 mm

18

外轮转弯半径(支腿全伸时)

5850 mm

19

收起状态行走速度 km/h

4.4

20

升起或延伸状态行走速度

1.1 km/h

21

最大爬坡度

40%

22

实心轮胎规格

385/65-22.5实心轮胎

23

转台回转速度

0~1/3rpm

24

转台旋转

360°连续

25

平台调平

自动调平

26

平台旋转

±80°

27

燃油箱容积 L

151

28

总重量 kg

20100

29

系统电压 V

24

30

驱动转向型式

4*4*4

31

发动机

康明斯

32

发动机额定功率

53kw/2200rpm


1、曲臂型提供向上、向外和跨越的多方位定位功能,让您能以多种方式到达您想去的地方。

2、标准配置的四连杆称重装置;超载保护、平台幅度和高度自动检测装置、自动控制臂架动作速度和行走速度、高精度的称重装置等措施,保证作业时的平稳性。
3、16m以下及包括电动型号结构十分紧凑,能通过较小的门洞并能在狭小的空间内作业。
4、全比例控制手柄及CAN总线与PLC控制系统,操控简单、定位精度高,让用户随心所欲。不锈钢的操作箱带密封箱盖并配置箱罩,避免电气元件受潮和防止焊渣的损坏。
5、采用电比例变量泵与液控变量马达及流量分配阀组成的闭式行走系统,能满足较高的移动速度及较低的稳定工作行走速度,效率高,发热低。
6、可按用户要求平台上通AC380V电和配置压缩空气管道,满足用户的工作要求。
7、闭式行走系统,调速方便,调速范围大;臂架液压系统为双阀芯回路,液压元件为欧美品牌。
8、四轮驱动动力强劲,爬坡度大。
9、飞臂角度变化范围为-55°~+75°,使您不用操作主臂就能到达您想去的地方。
10、便于保养和维修接近。
11、摆动轮轴能感知地形,在不平坦路面能保证四轮着地,不降低驱动力。
12、油缸活塞杆均有防护套,臂架头部有防尘装置。
13、工作台的旋转范围为±80°,使您的工作变得更灵活。
14、回转减速机输出齿轮偏心2.5mm,可调节齿侧间隙,减小臂架的自由旋转角度。
15、防止工作栏向上碰到障碍物继续运动
16、在发动机和油泵故障时保证臂架缩回下降。
17、电动曲臂型采用蓄电池为动力源,噪音低、无排放,适合室内及一些要求的环境使用。
18、提供发电机组的可选项,可利用发电机发电对蓄电池充电。适应于野外作业不能及时充电的场合。
19、电动型有更小的宽度和高度(收车状态),更适于室内作业。
